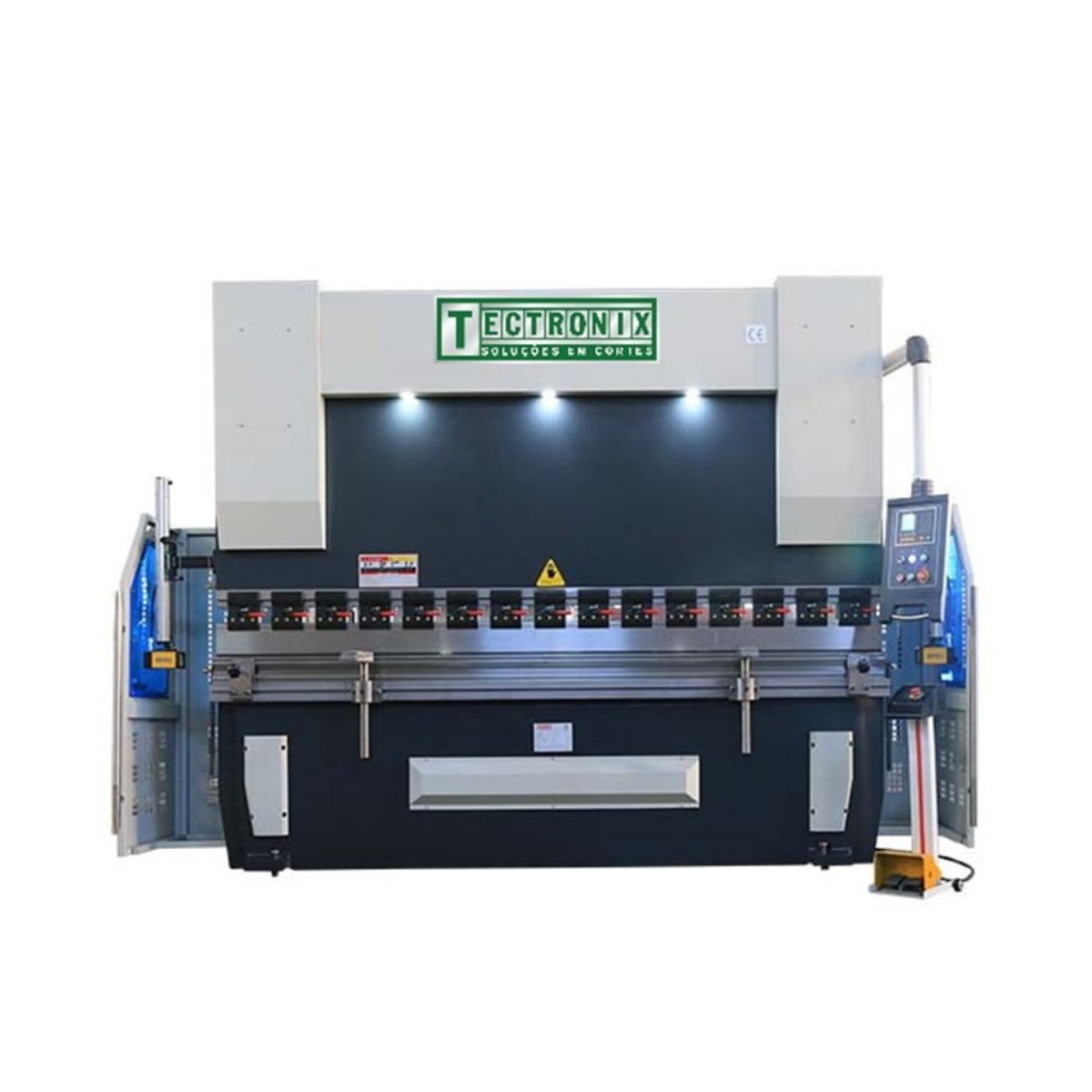

Dobradeira (prensa viradeira) Hidráulica para chapa metálica - Tectronix

As prensas dobradeiras hidráulicas, ou prensas viradeiras, são máquinas-ferramenta utilizadas para dobrar chapas e outras peças metálicas de espessura até 20 mm ou mais. São constituídas por uma matriz em V ou em U (dependendo da forma de curvatura pretendida) e por um punção, ou cunho.

As dobradeiras de chapa  Tectronix são fabricadas com peças cortadas, soldadas de forma a ter uma máquina dobradeira muito forte e robusta. As prensas dobradeiras hidráulicas são muito comuns em vários setores da indústria nacional e mundial. As dobradeiras hidráulicas são essenciais para fabricação de caixas metálicas, gabinetes metálicos, peças automobilísticas, linha branca, etc.

As dobradeiras hidráulicas industriais podem ser simples (as mais antigas), não fabricadas nem comercializadas pela Tectronix.

A Tectronix dispõe de dobradeiras de chapas (prensas viradeiras) semi-automáticas, as ditas CN (Controle Númerico), onde o operador coloca as medidas no controlador,  posiciona a chapa de forma manual na dobradeira hidráulica industrial.
Temos dobradeiras

Como escolher uma prensa dobradeira industrial de chapa?

A escolha da prensa dobradeira depende, antes de mais, do tipo de metal das peças (aço inoxidável, aço macio de calibre 16, etc).

Em seguida, há que considerar os fatores que entram em linha de conta para o cálculo da dobragem da peça, nomeadamente:

• • • a resistência à tração;
    • a espessura e o comprimento da chapa;
    • o comprimento de dobragem da prensa;
    • a abertura da matriz;
    • o raio interior da peça.

Por último, é necessário calcular a força de dobra necessária.

A força de dobra, ou força de quinagem, corresponde à pressão que o punção da prensa poderá aplicar sobre a peça durante a operação de dobragem.

• • • Uma força de dobra elevada permite dobrar chapas espessas e de metais duros.
    • Forças de dobra baixas são mais indicadas para chapas finas.

Atenção: o uso de uma força de dobra demasiado baixa ou demasiado alta poderá danificar a prensa ou as peças. Para calcular a força de dobra adequada à aplicação prevista, consulte o manual de instruções da máquina ou uma tabela de quinagem.

As dobradeiras (prensa viradeira) podem ser hidráulicas ou elétricas

DOBRADEIRAS (PRENSA VIRADEIRAS) HIDRÁULICAS:

• • • O movimento do punção é acionado por um sistema de cilindros hidráulicos.
    • Apresentam elevada capacidade de dobragem (comprimento de dobra até 8 m, força até 1 200 toneladas).
    • Funcionam em permanência, mesmo quando não estão a executar operações de dobragem, o que aumenta os custos com a eletricidade.
    • Requerem uma manutenção substancial e regular.
    • São mais potentes do que as prensas dobradeiras elétricas.
    • Têm um custo inicial mais baixo.
    • São indicadas para a dobragem simples.

DOBRADEIRAS (PRENSA VIRADEIRAS) ELÉTRICAS:

• • • Estão equipadas com servomotores em vez de cilindros hidráulicos.
    • Oferecem maior capacidade de produção.
    • Os servomotores só consomem energia no decorrer das operações de dobragem.
    • Necessitam de pouca manutenção.
    • São mais versáteis.
    • Têm um custo inicial superior ao das dobradeiras hidráulicas, mas custos operacionais mais baixos.

Características Gerais

• • • • • Todo o design simplificado da UE, estrutura de tratamento térmico, bancada de alta rigidez, mecânica opcionaldispositivo de compensação para dobra precisa.
        • O controle de sincronização hidráulica e o controlador lógico programável Estun NC garantem uma repetibilidade precisa e facilidade de uso.
        • O sistema hidráulico integrado (Bosch Rexroth, Alemanha) pode mudar rápida e automaticamente para uma curva lenta.
        • Os eixos X e Y são programados pelo sistema NC E21 para obter um posicionamento preciso do inversor.
        • Tecnologia avançada de controle hidráulico de frequência variável, com operação mais estável e confiável.
        • A proporção ideal de parâmetros e a configuração ideal do núcleo garantem um desempenho estável e uma operação conveniente.
        • Prensa dobradeira série WC67K equipada com sistema backgauge de eixo único padrão (eixo X) e dobra de eixo único
        • Sistema de ângulo (eixo Y), você pode optar por adicionar a função de compensação do eixo V e selecionar o molde apropriado para dobre facilmente a peça de trabalho com formas complexas.

Operação do freio de prensa WC67K

Assuntos que precisam de atenção ao dobrar:

• • • • • A força de flexão da peça de trabalho não deve ser maior que a força nominal do equipamento. Ao trabalhar, uma pessoa deve estar em um comando unificado, de modo que o operador e o pessoal de alimentação e supressão devem cooperar estreitamente para garantir que o pessoal cooperante possa enviar o sinal de dobra em uma posição segura.
        •  Ao dobrar a chapa, ela deve ser colocada no meio do equipamento. O equipamento não deve ser submetido a força unilateral, para não afetar a precisão da peça e do equipamento

.

• • •

      O ESTUN E21 é um sistema de controle NC simples projetado para substituir o ESTUN E200 por um preço mais baixo.

      A ESTUN é uma empresa conjunta da HOLANDA DELEM E DA CHINA ESTUN

      ESTUN E21 pode controlar o eixo X trabalhando na posição com precisão

      ESTUN E21 funcionará melhor acompanhado com FREQUÊNCIA

      FREQUENCY TRANSFORMER não é os componentes padrão, opcionais.

      Pode programar o software para uso futuro e tem memória

      Pode configurar diferentes etapas em um programa

      Timer pode controlar o tempo de dobra

      Controle X/Y de dois eixos

      O manual de operação está disponível

      O manual de instalação está disponível

      Bomba de óleo

      Importado dos EUA:

      • Incrível baixo ruído, feito de ferro fundido de alta resistência e design exclusivo para redução de ruído interno
      • Baixa sensibilidade à poluição por óleo e garantia de longa vida útil




      Componentes Elétricos

      O armário elétrico é muito bem montado e muito bem identificado, possui inversor de frequência para o motor principal.

      Os componentes elétricos são de alta qualidade e confiabilidade e são facilmente encontrados no mercado nacional.

      Ferramentas (Punção E Matriz)



      Temos um catálogo onde estão todos as ferramentas de nossas dobradeiras.
